کار اے کلاس ایمبیئنٹ لائٹ

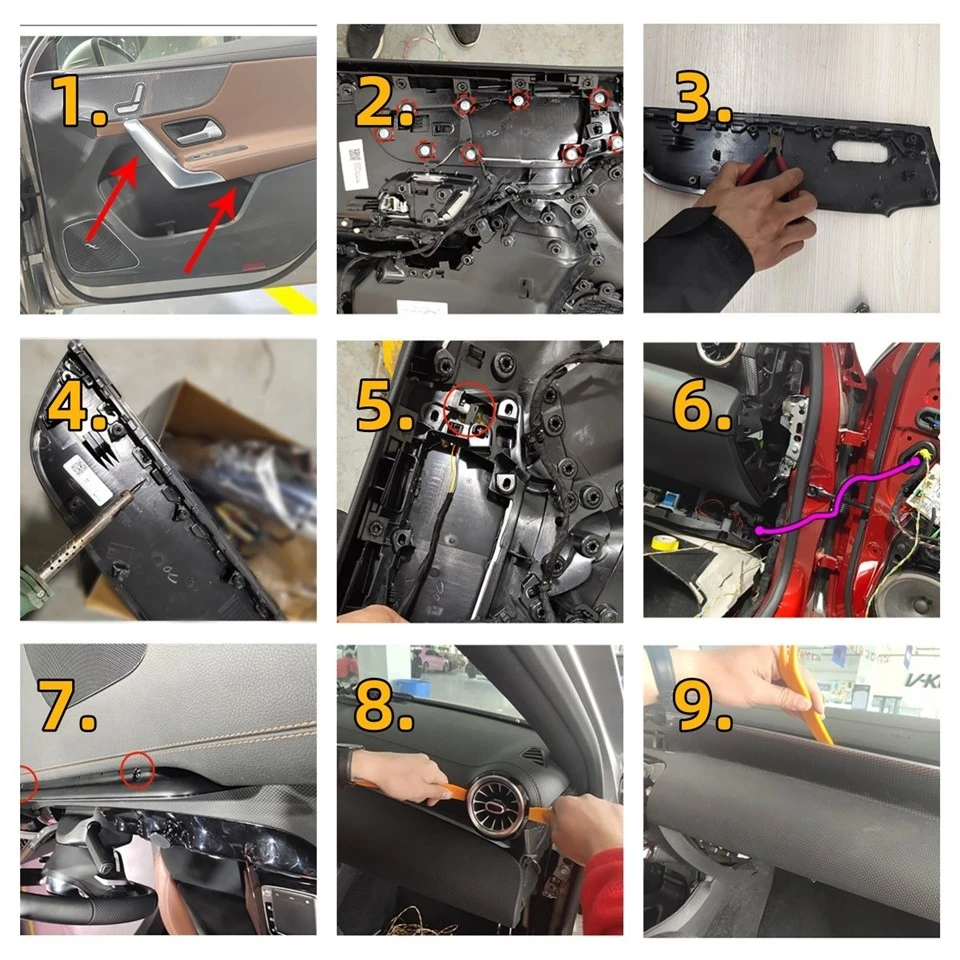

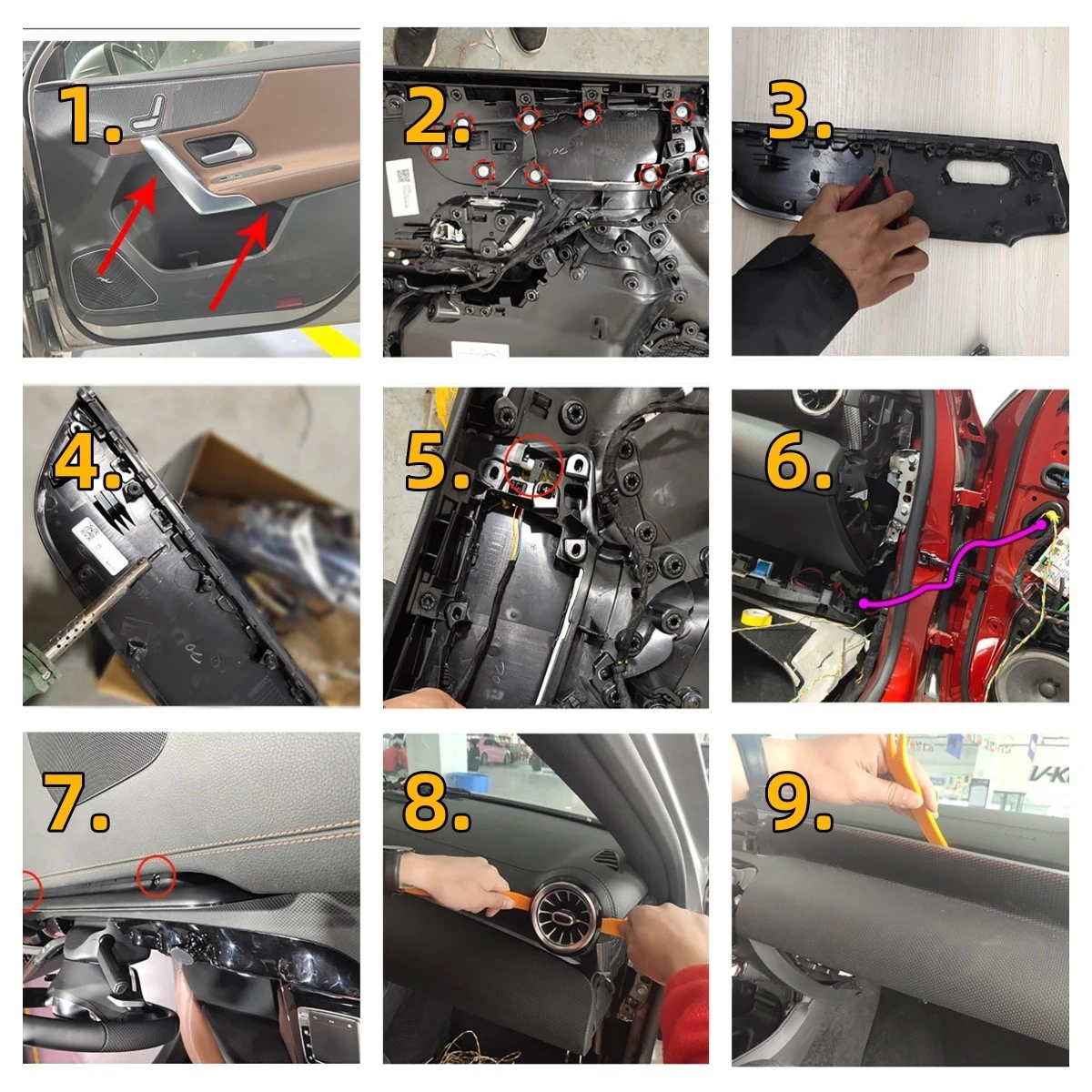

● دو T30 پیچ کو تیر سے ہٹائیں، اور دروازے کے پینل کو ہٹانے کے لیے پلاسٹک کی پتلی پلیٹ کے ساتھ نیچے سے اوپر اٹھائیں۔

● سرخ دائرے میں پیچ کو ڈھیلا کریں اور لکڑی کے چھوٹے بورڈ کو ہٹا دیں۔

● اصل کار کی محیط روشنی کے بغیر آرائشی پینل کے پلاسٹک ویلڈنگ پوائنٹس کو ہٹانے کے لیے اخترن چمٹا، الیکٹرک سولڈرنگ آئرن یا کٹنگ مشین کا استعمال کریں۔ مرکزی کنٹرول آرائشی پینل کے ویلڈنگ پوائنٹس کو ہٹانے کے لیے بھی یہی طریقہ استعمال کریں اور اسے محیط روشنی والی آرائشی پٹی سے بدل دیں۔

● آرائشی پینل کو محیط روشنی کے ساتھ ویلڈ کرنے کے لیے الیکٹرک سولڈرنگ آئرن کا استعمال کریں۔ اگر محسوس ہوتا ہے کہ یہ مضبوط نہیں ہے، تو آپ اسے مضبوط کرنے کے لیے گرم پگھلنے والا گلو بھی استعمال کر سکتے ہیں۔

● ہمارے لائٹ سورس لیمپ ہیڈ کو انسٹال کریں۔ لیمپ لگاتے وقت، اس بات پر دھیان دیں کہ آیا لیمپ کا سر جگہ پر ڈالا گیا ہے اور کیا اندر کی چپ روشنی کی پٹی کے درمیان کی طرف ہے۔ ٹیپ کو کار کی اصل لائن کے ساتھ باندھنے کے لیے استعمال کریں تاکہ لیمپ کے سر کو کھینچنے اور گرنے سے روکا جا سکے۔

● کار کے اندر سے، دروازے کی نلی سے ڈور پینل ایمبیئنٹ لائٹ کی ایکسٹینشن لائن کو ڈور پینل میں داخل کریں، اور اسے ہماری ایمبیئنٹ لائٹ لائن کے ساتھ لگائیں۔ دروازے کے پینل کی محیط روشنی نصب ہے۔

● سرخ دائرے میں دو T20 پیچ ہیں۔ اسے ہٹانے کے بعد، اصل کار کے آلے کی سکرین کو ہٹانے کے لیے اسے اوپر اٹھائیں۔

● سب سے پہلے دونوں طرف سے ایئر آؤٹ لیٹس کو نکالنے کے لیے ایک پرائی پلیٹ کا استعمال کریں۔ بس اسے براہ راست پیو. اندر کوئی پیچ نہیں ہے۔ اگر ایک اضافی ایئر آؤٹ لیٹ ماحول کی روشنی بھی ہے تو، درمیان میں ایئر آؤٹ لیٹ کو پلگ ان کرکے براہ راست ہٹایا جاسکتا ہے۔

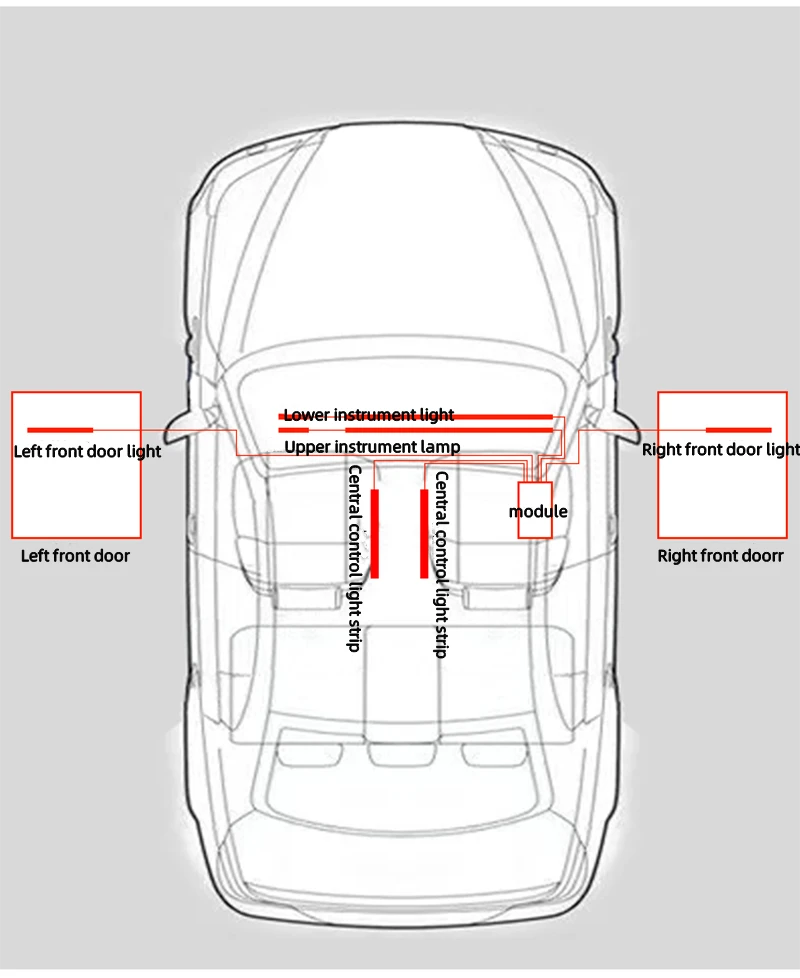

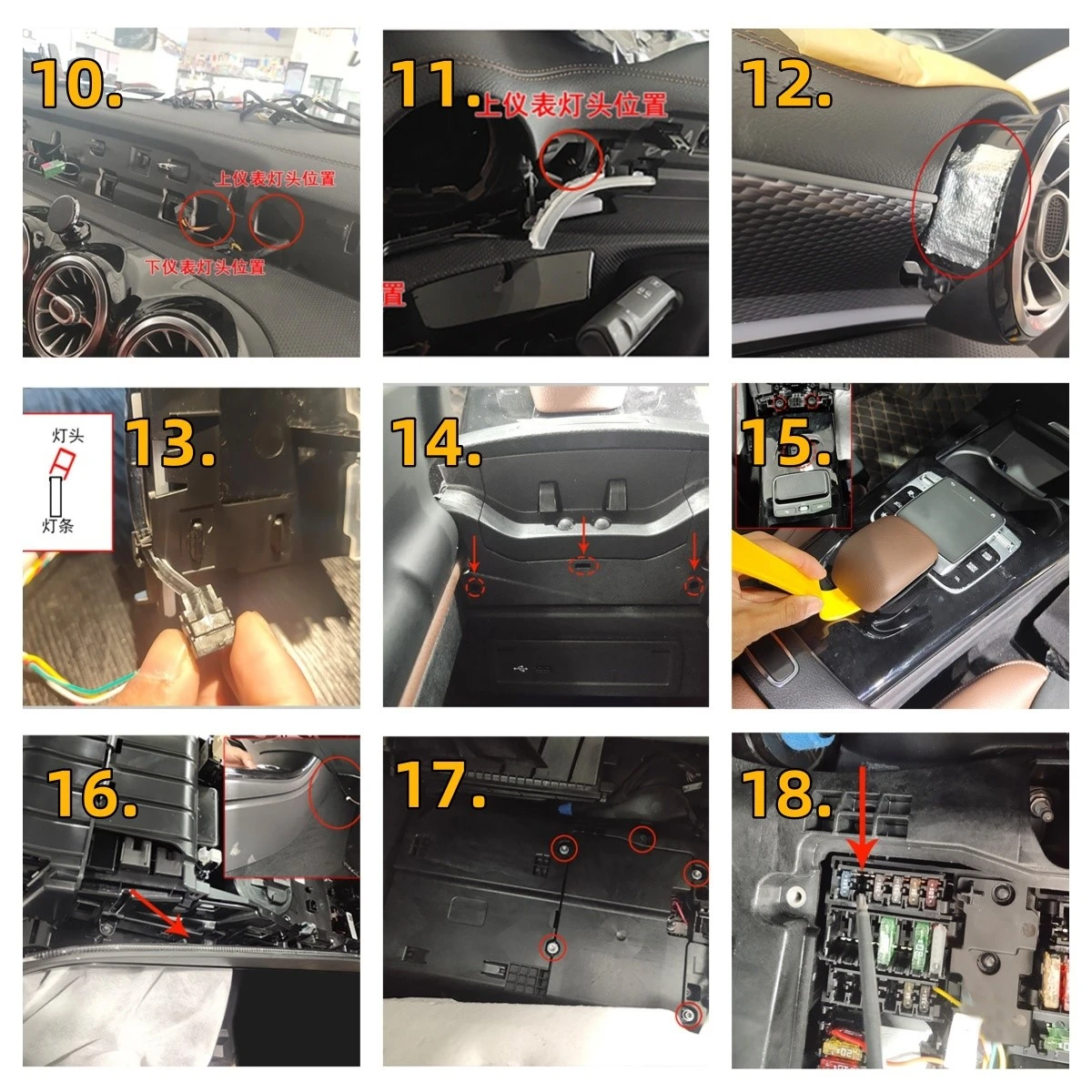

● آلہ ماحول روشنی لکڑی کے بورڈ کو ہٹا دیں. اندر کوئی پیچ نہیں ہے۔ آلے کے ماحول کی روشنی کی لکڑی کے بورڈ کو ہماری کمپنی کی ماحول کی روشنی کی پٹی کے ساتھ اسی طرح ویلڈیڈ کیا جاتا ہے جیسے کار کے دروازے کے ماحول کی روشنی کا بورڈ۔ تاروں کو انسٹال کرتے وقت، وائرنگ کنٹرول کو اوپری اور نچلے آلات میں تقسیم کیا جاتا ہے۔ نچلے آلے سے تین لیمپ ہیڈز کو الگ کرنے پر توجہ دیں۔

● وائرنگ ہارنس بائیں تصویر میں سوراخ سے نکلتا ہے۔ اوپری اور نچلے آلات کی تمیز پر توجہ دیں۔ ماحول کی روشنی کا بورڈ لگاتے وقت، لیمپ کے سر پر توجہ دیں اور لیمپ ٹیوب کو جگہ پر ڈالا جاتا ہے:

● آلے پر لائٹ بار عکاس کاغذ کے ساتھ منسلک ہے۔ عکاس کاغذ دائیں ایئر آؤٹ لیٹ سے منسلک ہے۔ آلے پر لائٹ بار کو مزید روشن اور یکساں طور پر روشن کرنے کے لیے عکاس کاغذ کے اصول کا استعمال کریں۔

● لیمپ ہیڈ داخل کرنے کے لیے، ایک سرے کو سائیڈ سے ترچھی داخل کریں اور پھر دوسرے سرے کو داخل کریں۔ لیمپ کے سر کو براہ راست نہ ڈالیں، ورنہ روشنی کی پٹی آسانی سے ٹوٹ جائے گی۔

●سیڈل کو ہٹانے کے لیے، سب سے پہلے ایک چھوٹا سکریو ڈرایور استعمال کریں تاکہ آرمریسٹ باکس سوئچ ٹرم کو ہٹانے کے لیے تیر کے نشان پر تین سوراخوں سے آگے بڑھیں۔ اسے ہٹانے کے بعد، اندر سے دو پیچ کو ہٹا دیں.

● چمڑے کے حصے کو نکالنے کے لیے ایک پرائی پلیٹ کا استعمال کریں، جس میں تین پیچ ہیں۔ آرمریسٹ باکس سوئچ کے نیچے موجود دو سکرو اور اس کے اندر موجود تین سکرو، کل پانچ پیچ، اور پوری سیڈل کو ہٹانے کے لیے اوپر اٹھائیں۔ (نوٹ کریں کہ اصل کار کی آرمریسٹ باکس لائٹ اور واٹر کپ کی لائٹ بہت سخت ہیں۔ ہٹاتے وقت، شیل کو کھولنے کے لیے ایک چھوٹا سا فلیٹ ہیڈ استعمال کریں۔ براہ راست نہ کھینچیں، ورنہ اصل کار کی لائٹ پٹی کو توڑنا آسان ہے)

●ہماری کمپنی کی شفاف روشنی کی پٹی سیڈل کے اندر کے دونوں طرف پھنسی ہوئی ہے۔ اصل کار میں ایک ریزرو سلاٹ ہے۔ ہماری کمپنی کی ایمبیئنٹ لائٹ کے چار لیمپ ہیڈز شفاف لائٹ گائیڈ بار پر پھنس گئے ہیں، اور لیمپ ہیڈ لائن سیڈل کے سامنے والے حصے سے دائیں پاؤں کے گڑھے تک جاتی ہے۔

● بائیں تصویر میں موجود پانچ سکرو، مسافروں کے دروازے کی دہلیز کی پلاسٹک گارڈ پلیٹ، دائیں مثلث پلیٹ، اور فٹ ویل گارڈ پلیٹ کو ہٹا دیں، پھر آپ مسافر قالین کو کھینچ کر فیوز تلاش کر سکتے ہیں۔ ہمارے ایمبیئنٹ لائٹ ماڈیول کی پاور سپلائی F142 سے منسلک ہے، اور ماڈیول بھی یہاں کے قریب ہی طے کیا گیا ہے۔

● فیوز F142 کا مقام
فیوز کا پچھلا حصہ ماڈیول کا مقام ہے جہاں ہم CAN لائن کو پلگ کرتے ہیں۔

● فیوز کے پچھلے حصے میں SAM ماڈیول میں STERN پلگ تلاش کریں۔ ہمارے ایمبیئنٹ لائٹ ماڈیول پر جامنی رنگ کی CAN لائن پن 18 سے منسلک ہے۔ سفید پن 8 سے منسلک ہے۔
